Предварительный усилитель CA-1 - гарантия высочайшего качества

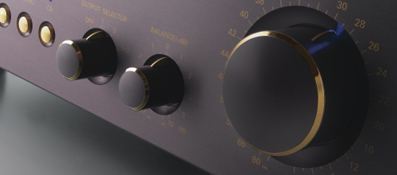

При создании органов управления Phase Tech обращала пристальное внимание на все, вплоть до тактильных ощущений, возникающих при контакте с кнопками и ручками. Такой высокий конструктивный уровень и такую превосходную эргономику демонстрируют только компоненты топ-класса. Кнопки из высококачественной латуни превосходно гармонируют с латунными кольцами на поворотных ручках.

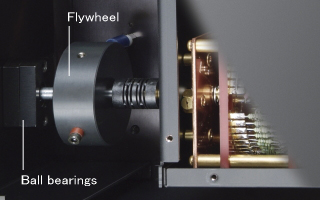

Ручка высокотехнологичного регулятора Volume с исключительно мягким ходом соединена с тяжелым маховиком массой 320 г и подшипником.

15-миллиметровые алюминиевая фронтальная панель закреплена на 5-миллиметровом основании. Изысканность внешнему виду усилителя придают 15-миллиметровые боковые панели из массива дуба. Входы и выходы реализованы на разъемах WBT, высокое качество которых общепризнано. Допускается регулировка яркости свечения голубого светодиодного индикатора (пять ступеней).

Регулятор громкости идеально контролирует уровни усиления

Благодаря согласованию полного сопротивления в регуляторе Volume отсутствуют электрические потери. Регулятор громкости без активных элементов предлагает 46 ступеней регулировки, обеспечивая высокое входное и низкое выходное сопротивление.

Совершенная защита от вибраций, резонансов и внешних помех

Конструкция

Избранный вход полностью электрически и механически изолирован от неиспользуемых входов для недопущения влияния на тракт сигнала других подключенных источников.

Конфигурация двойное моно. Семиблочная схема

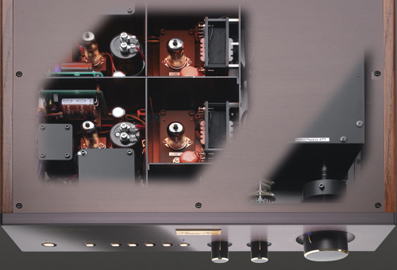

Семь блоков, отвечающих за разные функции, полностью разделены для минимизации взаимных влияний. К тому же левая и правая части схемы симметричны, и разделение каналов во всем частотном диапазоне превышает 100 дБ!

Надежное основание

Независимые усилительные схемы левого и правого каналов размещены на литом чугунном основании, что надежно предохраняет их от вредных вибраций. Для предотвращения механического и электрического (индуктивного) взаимовлияния силового трансформатора и шасси между ними помещена 5-миллиметровая изолирующая пластина с высоким электромагнитным сопротивлением.

Шасси надежно противостоит вибрациям и резонансам

Высокая вибразащищённость шасси обеспечена его элементами: 15-миллиметровой фронтальной панелью, 5-миллиметровыми нижней и верхней панелями, а также боковыми накладками из массива дуба.

Схема с низким уровнем шумов

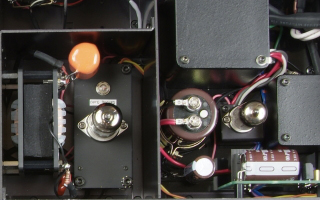

В схеме усиления применяется высоковольтное низкоточное выпрямление, прецизионный уровень которого обеспечивается ламповым вентилем (принципиально не генерирующим коммутационных помех) и chalk transformer.

Простота схемы

Мы ограничились функциями, необходимыми для контрольного усилителя, чтобы сократить до минимума число препятствий на пути сигнала. К тому же в силовой и усилительной схемах не применяются печатные платы – предпочтение отдано трудоемкому навесному монтажу.

Применение электровакуумных ламп обеспечивает низкое выходное сопротивление

Усилитель демонстрирует превосходную переходную характеристику. Предпочтительная в звуковом отношении усилительная схема без отрицательной обратной связи объединена с катодным повторителем. Благодаря согласованию импеданса посредством выходного трансформатора разработки и производства Phase Tech получено выходное сопротивление 100 Ом, что является редкостью для ламповых усилителей. Этот параметр обеспечивает отличную сочетаемость контрольного усилителя с усилителем мощности. Прецизионный трансформатор с сердечником из 78-процентного пермаллоя гарантирует исключительно низкие потери и является элементом устройства топ-класса. Результат – необычайно выразительное и экспрессивное звучание.
